付晓刚中国原子能科学研究院，北京102413

摘要：氢化锆是作为固体慢化材料在热堆和快堆中均有广泛应用。在使用过程中，氢化锆的高温释氢行为和中子辐照性能一直是最受关注的两个研究问题。本文介绍了氢化锆相图、高温释氢行为和中子辐照下尺寸形变的一些研究结果，介绍了不同氢含量的6一氢化锆和E一氢化锆的应用现状。

氢化锆具有含氢量高、中子吸收截面小并且使用温度高的优点，是核工业中使用较早的慢化材料。在20 世纪50年代末期，传热实验堆3号(HTRE一3)成功使 用氢化锆作为慢化剂。氢化锆作为慢化材料并将浓缩铀包覆在其基体内的混合燃料是美国TRIGA研究堆的重要 组成部分。另外，美国、俄罗斯和中国研发的空间堆 均使用氢化锆作为慢化或屏蔽材料。德国建造的KNK— II快中子反应堆使用氢化锆作为屏蔽层材料，并积累 了大量的使用经验。目前，美国设计的超临界轻水快堆 和日本设计的大型快堆电站也都选用氢化锆作为慢化材料…。在上述应用过程中，氢化锆的高温释氢和中子辐照下的尺寸形变一直是最受关注的两个研究问题，为此各国研究人员开展了大量试验工作并且得到了一些有价

值的结论。

1氢化锆相图

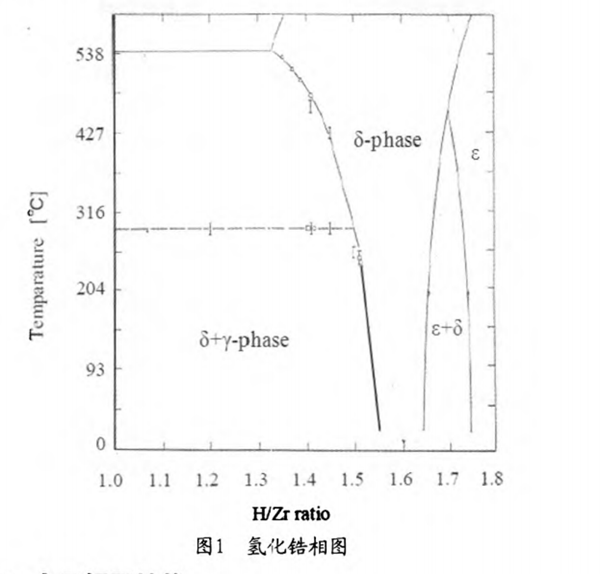

氢化锆一般通过金属锆放置在高温氢气中保温一段时间制得。氢化锆的相图如图1所示，当H／Zr比在 1．54～1．66时，氢化锆是fcc结构的6相；当H／Zr 比在1．67～1．69时，氢化锆是fcc与fct结构并存的 6一￡相；当H／Zr比在1．70～1．95时，氢化锆是fct 结构的e相。在氢化锆的应用和研究过程中，H／Zr比 在1．6附近的6一氢化锆和H／Zr比在1．8附近的￡一 氢化锆所积累的试验数据最多，其中美国和日本倾向于使用H／Zr比在1．6附近的6一氢化锆，而俄罗斯倾向于使用H／Zr比大于1．8的￡一氢化锆。

2高沮释氢行为

在高温释氢方面，W．Wang等人给出了氢化锆在200℃～1000℃下的氢气饱和分解压表达式旧o，如下式所示。

其中C是H／Zr比。俄罗斯为了保证空间堆中应用 氢化锆的可靠性进行了氢气释放量的测定试验，其结果表明氢化锆在650℃以下工作10年后的氢气释放量不超 过2％∞1。在BN一600辐照后的ZrHl．87和ZrHl．91的氢含量测量结果表明，在673K～773K下经过6×1026n／ m2中子辐照后的氢化锆基本没有氢含量的损失H。美国在超临界轻水快堆中的研究表明氢化锆慢化组件运行4年后的氢含量下降约2．5％，对反应堆运行基本没有 影响。

3中子辐照性能

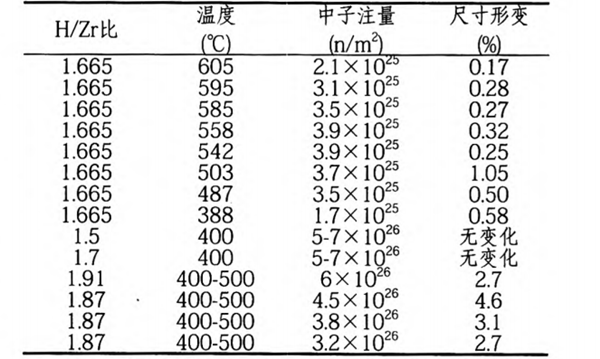

在辐照性能研究方面，氢化锆经过中子辐照后的尺寸形变数据总结如表1所示。

表1氢化锆中子辐照后的尺寸形变

在中子辐照方面，Paetz．P等人的研究表明在 580℃下经过1．15×1025n／in2中子辐照后的￡一氢化 锆体积膨胀是0．5％，而6一氢化锆基本没有变化。
